芯片究竟該不該點膠？
智能手機點膠部件有前置攝像頭、后置攝像頭、天線、顯示屏、指紋識別、電池、主板以及外殼。攝像頭的點膠技術，攝像頭模組中需點膠粘接固定的工序有8-11個，包括有UV膠、熱固化膠、快干膠等。
手機現在已經是人們生活中使用最頻繁、最不可缺工具，除了配置、價格、等因素，手機的質量是人們最關注的話題。手機每天拿在手上，“抗摔”，這的確是手機消費者極看重的品質。早年諾基亞功能機堅不可摧的印象深入人心，雖笑傳能砸核桃能捶釘子，可調侃背后更多的是對那份可靠的贊嘆。近年的智能手機也表現出了不俗的耐摔性，耐跌落的秘訣才被引入于大眾的視線里------點膠。廠商對手機關鍵部件點膠與否，點膠實施到什么程度有多好，都極大程度上決定著手機的穩健與可靠。
媒體時評順勢將Iphone6/5s、 Galaxy note、華為、OPPO、魅族、酷派、中興等主流機型都拆解分析，發現絕大多數都做了點膠保護。一般手機廠商都會對AP芯片和字庫芯片用高強度膠水進行點膠固化，以確保手機跌落時芯片不易損壞。 “隨著芯片針腳密度越來愈高，芯片面積越來愈大點膠逐漸成了保護電路板的重要工藝，在其他工藝水平同等條件下，點膠會顯著提升產品可靠性與壽命”。
點膠通過對芯片焊球或元器件焊點的保護來避免跌落、擠壓、彎折后焊接開裂而引發的功能失效；點膠也具有防水、防光透、密封等不同作用。
①防止電路板芯片與基材的熱應力系數不一致，熱應力拉扯導致的焊球脫落及焊點斷裂。
②能防止由于跌落或震動引起的芯片或焊點損壞；
③能防止焊球應力分布不均勻后焊球開裂引發的功能失效。
④整體包封。能防水，防震。
⑤填縫密封，防水（如攝像頭）。
⑥粘接，密封防水，膠水的使用，取代了多數的螺絲、膠帶，使產品變得更美觀。
事實上目前電子產品發展趨勢已經對點膠有越來越高水準的期待和要求
①主流電子產品以Apple為代表，不僅關鍵的字庫、CPU、memory等IC實施了點膠，基本上所有的元器件，包含電阻、按鍵switch等微小元器件也實施了點膠，以保護其焊接點，也起到防水防震的作用。點膠的使用點在擴展，變得越來越多。
②電子產品便攜化、小型化趨勢下，功能集成程度越來越高，間距越窄小部板越密集，跌落、沖擊下的可靠性就越難保障；點膠作業需要更精確更靈巧，所以高精密點膠的需求越來越大。
那么回過頭，點膠既是必然為何還是會有廠商不做？反觀廠商，啟用點膠其實也是有著不可小覷的阻力的。
①一則有點膠工序，點膠設備、點膠效果檢測設備、固化設備都需要齊備；二來場地、人工不說，整個產品的生產工時拉長，且使用的電子膠水也相當昂貴，制造成本的上升不言而喻。
②點膠讓產品的返修變得非常困難，一旦發生故障無法維修元器件，只能整體更換，代價就成倍增長，因此對前段制造環節的良率管控要求更高。這對廠家的前段品控能力和信心都是較高水平的挑戰。
③一些商家的產品定位讓其寧愿犧牲使用壽命口碑也要加入價格拼殺，因此在高生產成本與還是高退修率中，還是賭一把選了后者。
因此是否啟用點膠，阻力還是不可小覷。借祝芳浩的評論，“點膠會提高產品的可靠性，是對用戶負責，不點膠可降低成本，是對自己負責”就看廠商的取舍。
然而無論取舍，從技術角度而言，要做到專業水準的點膠并不簡單，它有著方方面面的控制因素。
-
膠點的重量控制非常重要，它通過調整膠閥撞針噴嘴大小、開關閥時間、行程等參數來控制以實現目標要求值。
-
膠點重量變化需有嚴格的監控、反饋與自動補償。因受到譬如溫度等條件的影響，膠量會發生變化，監控和反饋成為必須，若其變化超出允許范圍，必須及時調整確保任何時候膠量都一致滿足要求值。
對于膠量監控，一般SMT生產環境都需采用0.1mg精度以上的電子稱。點膠設備的CPK（工程能力指數）取上下限取中心值的±10%，在更高要求的情況下，取中心值的±5%。
對單點最小膠量的追求與控制也是趨勢使然。
-
元器件本身有小型化趨勢。智能手機越來越薄、輕、小，所采用的元器件也不得不越來越小。如，0402、0201，甚至01005大小的都有，所以其焊點的大小更可想而知；且元器件之間的間隙也非常窄小，這樣的間隙有些情況下是要避開的。要滿足如此小元器件焊點的保護，就必須要追求單點最小膠量做到更小。
-
膠水昂貴。電子膠水本身昂貴，不寬容浪費。因此在滿足保護焊點所需膠量的情況下，追求膠量消耗的最少化。
進行單點最小膠量的測試時，必須明確測試條件。比如膠水型號、測試參數等。
而單點最小點膠量的大小控制，直接取決于點膠設備本身的控制能力。設備越精密控制能力越強，單點最小點膠量就能越小。
膠水除了要很好的包封住元器件焊點，膠水溢出寬度也要控制在要求范圍內。以底部填充點膠（underfill）工藝來說，允許的溢膠寬度范圍在0.4~1mm。設備精度越高, 溢膠寬度就能控制得越窄越靈巧。
神馬是“點膠”？
科普下點膠的意義！
PCBA線路板點膠是一種用途廣泛的工藝，是把電子膠水或其他液體涂抹、灌封、點滴到產品上，讓產品起到黏貼、灌封、絕緣、固定、表面光滑的作用。
針對電子產品，主板和芯片的鏈接往往通過Surface Mount Device（表面組裝技術）進行裝配，通過對芯片進行點膠，可以對元器件進行預固定，有利于自動化生產。但是這對拆裝維修，就提升了難度。
真正使其增加強度是通過芯片的固定引腳來實現的，而固定引腳是的必須用焊錫，并非僅僅依靠點膠，后者只是一種生產輔助措施。如果不點膠，只是會降低良品率。
不過，從微博上的討論來看，產業各方對這一工藝是否需要并沒有相同的觀點。
認證信息為三星手機硬件工程師的網友“戈藍V”稱，“三星手機AP（主處理器、CPU）、PM（電源管理）和RF（射頻）部分的大芯片是必須有樹脂的?！?/span>
而具有摩托羅拉背景的網友“工頭Jeff”則表示，“點膠從來就是為補設計不足的，我在摩托就是堅決反對點膠工藝?！?/span>
但是，“戈藍V”隨后表示，點膠是各家手機廠商的利弊權衡下的產物?！爸灰芡ㄟ^可靠性標準，讓消費者用起來放心就行?！边@也代表了一些業界人士的普遍觀點。
源起一條微博，因指出“小米4沒有點膠”順便列舉了另一款手機榮耀6而引起軒然大波。關于這一說辭，最先跳腳的是小米手機員工鐘雨飛，他不僅指出點膠沒有必要，還認為點膠屬于工程隱患，同時拉iphone進入“無點膠”陣營。
大部分廠商怎么做？有圖有真相
對于營銷的事情咱不懂，但是既然引起了手機廠商在制造工藝和質量上發生爭執，那對于消費者來說，就有必要搞搞清楚誰更有理。不妨就看看大部分廠商都是怎么做的，那么誰說的有理自然也就見分曉了。這次選取了7款手機，各個不同檔次的都有，絕對有圖有真相。
蘋果iPhone 6：已點膠
剛剛發布的iPhone 6已經有高清拆解圖了。從拆解圖可以清楚的看到芯片四周到處都是膠水漬，這正是點膠的后遺癥。

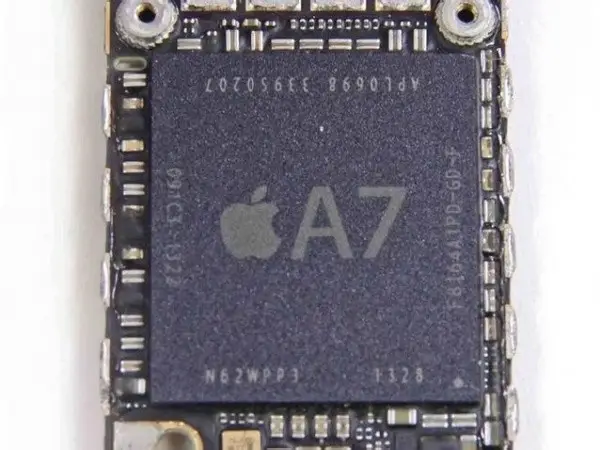

iPhone 5s：已點膠
相對于iPhone 6來說，iPhone 5s的照片更加明顯，不但芯片點膠，連所有的貼片原件都被膠水糊滿了。其實iPhone 6也是這樣的，只不過因為光線問題，并不是很清晰。

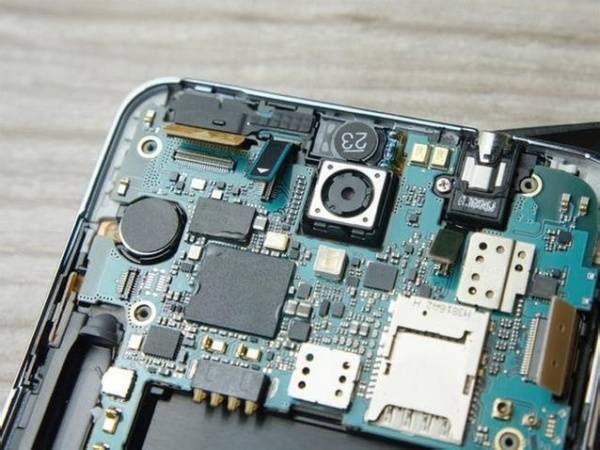

三星Galaxy note 3：已點膠
似乎也不用廢話了，真的膠水滿滿。
上面這些都比小米手機4要貴，如果從價格上說增加工藝可以理解的話，那和小米手機4同等價位的手機又是什么樣呢？

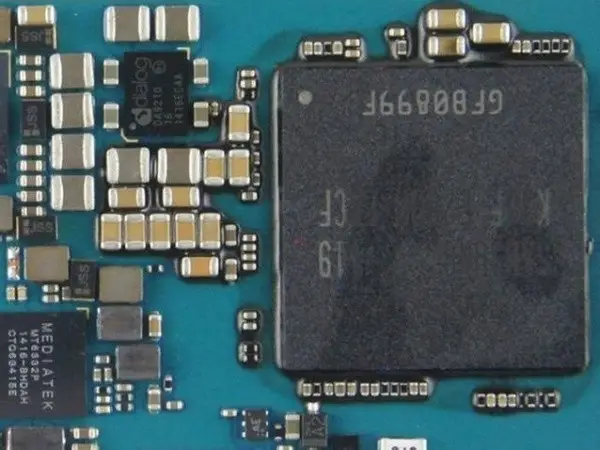

一加手機：已點膠
一加手機的硬件規格和價格與小米手機4是最接近的，網上早就有疑似官方的手機拆解圖（圖片左下角有一加官方水?。ㄟ^照片證實即使是1999元的手機同樣也對芯片做了點膠處理。
NUBIA Z7max：未點膠
是的！NUBIA Z7 max未點膠。同樣，NUBIA Z7 mini也未點膠，這里就不分開羅列了。NUBIA來自中興，看來“砍手興”的名字不是白給的。

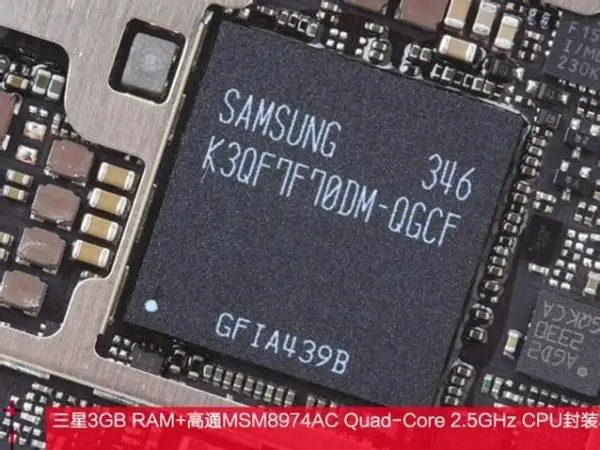

魅族MX4：已點膠
從網上搜到的拆解圖來看，號稱“MT6595第一彈”的魅族MX4在做工方面確實不含糊，CPU以及關鍵貼片元件全部做了點膠處理。雖然比小米手機4便宜200塊錢，但至少做工上沒有表現出差200塊錢的樣子。
那么比小米手機4便宜的又當如何呢？最近主力市場比較火熱的酷派大神F2，似乎可以說明問題。

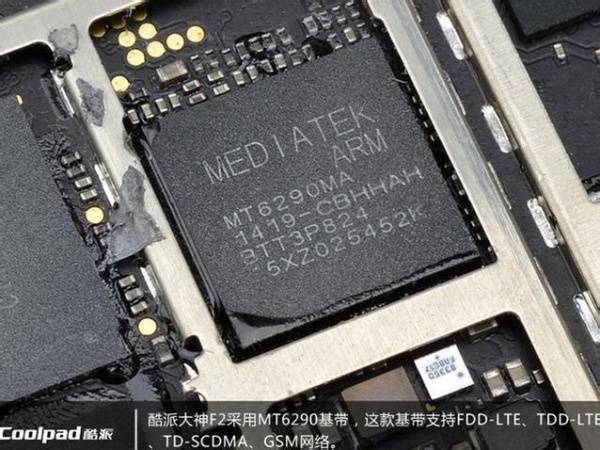

酷派大神F2：已點膠
酷派大神F2在CPU、基帶芯片上是做了點膠處理的，作為999元的手機，應該已經足夠說明問題了吧。

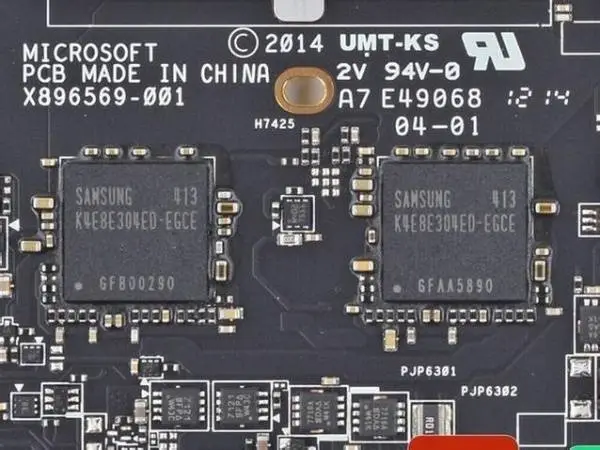

那么在手機產品之外，點膠是否存在呢？在友人的幫助下，祭出微軟最新的Surface Pro3看看：
在Surface Pro 3上，重要的芯片以及周圍元器件同樣通過點膠進行了保護。
結論：正如小米手機員工所說，點膠并非必須，因為沒有相關的規定強制要求廠商必須點膠。但是說iPhone等手機產品未點膠，則并不屬實。相反，點膠在手機制造過程中非常普遍，并且廣泛使用，只有極少數產品沒有對芯片進行這類處理。
小米員工提到的“給后續工程帶來隱患”，主要是指點膠會大大增加設備維修難度。此外，點膠也無法回收良品元器件的。以iPhone為例，一旦發生故障無法進行元器件維修，只能整體更換，其中的原因很大程度上就與點膠有關，這就是點膠造成了售后成本顯著提升的例子。一旦產品質量不可控，售后成本就會暴漲。所以在具體工藝選擇上，是讓產品更穩固還是更易于維修？多數廠商會根據產品的故障率，仔細權衡制造成本與售后成本的平衡之后做出選擇。

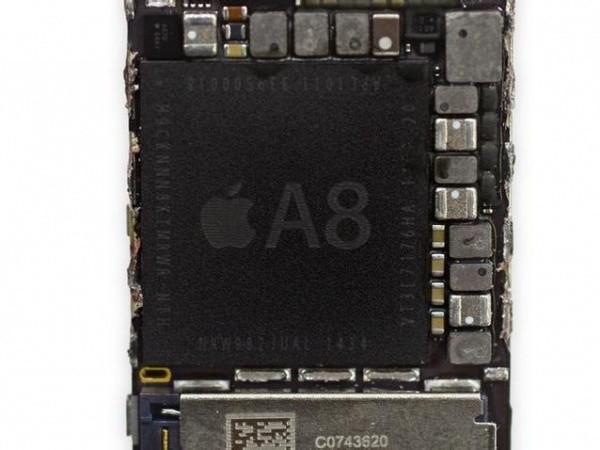

咦？小米天團不是說iphone無點膠嗎？還是看圖說話吧….下面兩張為iphone6芯片內部結構圖，紅圈圈處就是這次無聊事件的“罪魁禍?zhǔn)住薄c膠工藝！
（A8紅色圓圈處，A8附近的電容）
（連接器也有點膠）
事實證明，iphone也是有點膠的！
不過話說回來，雖然點膠在手機制造過程中非常普遍，并且廣泛使用，但并非必須。因為沒有相關的規定強制要求廠商必須點膠。
兩種策略都可以很好的滿足用戶需求，因此小米員工的回應也有道理。
常見的液劑
■熒光粉、硅膠、環氧劑、ＵＶ樹脂、導電性銀焊膏、底部充填劑、各種封裝劑。
總的來說，伴隨電子產品的發展，點膠已經成為制造中不能忽視的工藝，不可或缺。制程中嚴謹實施點膠是對市場需求的尊重也是對用戶體驗負責。而如何實施點膠，既能很好的滿足要求，達到美觀一致的點膠效果又能最大可能的避免浪費需要專業的知識與豐富的經驗。絕非易事，但需要認真為之。
